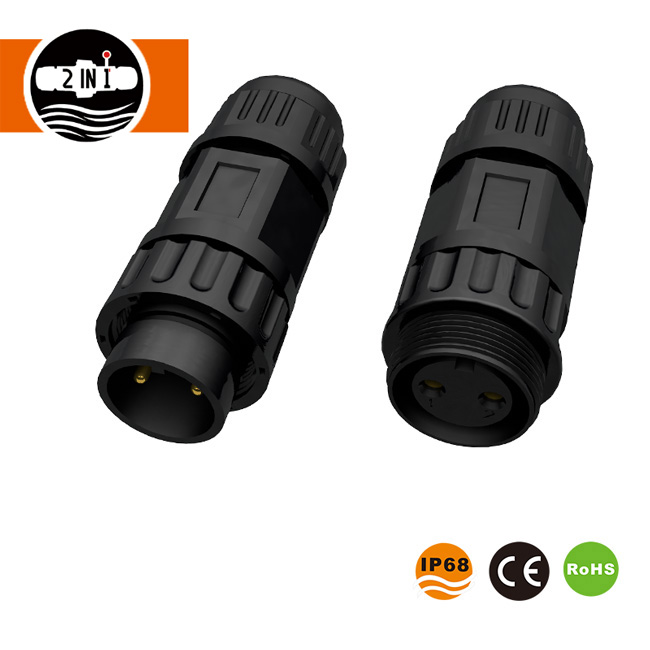

Multi-pins waterdichte soldeerdraadconnector

De multi-pins waterdichte soldeerdraadconnector is een connector ontworpen door HuaYi-FaDa Technology voor buiten-, vochtige en zware omgevingen. De kernfunctie ervan is het tot stand brengen van een waterdichte verbinding tussen draden en tegelijkertijd zorgen voor een stabiele signaal- en stroomoverdracht. Dit product maakt gebruik van een gesoldeerde verbindingsmethode, waardoor het na montage eenvoudig kan worden aangesloten en losgekoppeld. Het loskoppelen is net zo eenvoudig als het losschroeven van het hoofdgedeelte, waardoor het eenvoudig en efficiënt in gebruik is.

Parameter

Productstructuur en kerncomponenten

De waterdichte prestaties van de meerpolige waterdichte soldeerdraadconnector komen voort uit het uit meerdere componenten bestaande samenwerkingsontwerp. Deze componenten werken samen om een ​​alomvattend afdichtingsbeschermingssysteem te vormen. De belangrijkste kerncomponenten zijn onder meer:

• O-ringen: Gemaakt van verouderingsbestendig en bestand tegen hoge en lage temperaturen, ingebed in de connectorinterface, waardoor effectief wordt voorkomen dat vocht door de pasgaten binnendringt, waardoor de kernafdichtingsprestaties worden verbeterd, aangepast aan langdurig gebruik in verschillende omgevingen en niet gemakkelijk de voorspankracht verliest als gevolg van thermische uitzetting en krimp.

• Waterdicht afdichtmiddel: Vult kritieke gaten in de connector op, versterkt het afdichtende effect verder, voorkomt dat vocht, stof en andere onzuiverheden de interne circuits binnendringen, vermijdt slecht contact of kortsluiting en waarborgt de stabiliteit van de elektrische verbinding.

• Flexibele eindafdichtingen: speciaal ontworpen voor kabels na het solderen. Ze wikkelen zich strak rond het kabeloppervlak, waardoor de afdichting strakker wordt, zich aanpassen aan kabels met verschillende diameters, voorkomen dat er vocht naar binnen sijpelt bij de kabel-connectorverbinding, en bezitten ze ook een zekere mate van buig- en treksterkte.

• Metaal/technische kunststof behuizing: Gemaakt van zeer sterke materialen, beschikt over uitstekende mechanische sterkte, corrosieweerstand en slagvastheid, waardoor interne contacten en circuits worden beschermd. Geschikt voor complexe omgevingen zoals buiten- en industriële omgevingen, en biedt ook aanvullende afdichting.

• Soldeerdraadcontacten: Gemaakt van een hoogwaardige koperlegering, nauwkeurig bewerkt en oppervlaktebehandeld, vertonen deze contacten een lage contactweerstand, uitstekende geleidbaarheid en sterke gesoldeerde verbindingen, waardoor een stabiele stroom- en signaaloverdracht effectief wordt gegarandeerd en weerstand wordt geboden aan oxidatie bij langdurig gebruik.

Productdetails van Multi-pin waterdichte soldeerdraadconnector

Verbinding:

Productkwalificatie van meerpolige waterdichte soldeerdraadconnector

Deze multi-pins waterdichte soldeerdraadconnector is geslaagd voor het CE-, RoHS- en CQC-certificaat. Het is met IP68 waterdicht niveau.

Technische voordelen

I. Voordelen van afdichtingstechnologie

Onze meerpins waterdichte soldeerdraadconnector maakt gebruik van een meerlaags afdichtingsstructuurontwerp, waarbij O-ringen, waterdicht afdichtmiddel en flexibele eindafdichtingen worden gecombineerd om de waterdichte classificaties IP67 en IP68 te bereiken. De IP68-classificatie maakt onderdompeling in 1 meter water gedurende meer dan 30 minuten mogelijk zonder lekkage, waardoor volledige stof- en waterbestendigheid wordt geboden. Het is bestand tegen buitenregen, vochtige omgevingen en industriële olievervuiling, waardoor de verbindingspunten effectief worden beschermd tegen externe corrosie door de omgeving.

II. Elektrische prestatievoordelen

De contacten zijn gemaakt van een hoogwaardige koperlegering, nauwkeurig bewerkt en oppervlaktebehandeld, wat resulteert in een lage en stabiele contactweerstand en een uitstekende geleidbaarheid. Dit vermindert effectief de signaalverzwakking en het vermogensverlies, waardoor een stabiele stroom- en signaaloverdracht wordt gegarandeerd. Het product beschikt over uitstekende isolatieprestaties, met een isolatie-impedantie van ≥20 megaohm en een weerstandsspanning van DC250V/50 milliseconden, waardoor kortsluiting, lekkage en andere veiligheidsrisico's effectief worden voorkomen en aangepast aan verschillende spannings- en stroomtoepassingsscenario's.

III. Structurele ontwerpvoordelen

De meerpolige waterdichte soldeerdraadconnector heeft een gebruiksvriendelijk structureel ontwerp, waardoor eenvoudige draadverbindingen en een hoge montage-efficiëntie mogelijk zijn. Het zorgt voor een soepele plaatsing en verwijdering, waardoor snelle plug-and-play na montage mogelijk is. Het loskoppelen is net zo eenvoudig als het losschroeven van het hoofdgedeelte, zonder ingewikkeld gereedschap. Het product maakt gebruik van een gepolariseerd ontwerp met een gecodeerde geleidingsstructuur om verkeerde plaatsing effectief te voorkomen en een correcte installatie te garanderen. De robuuste schaalstructuur zorgt voor een uitstekende slag- en treksterkte, geschikt voor langdurig gebruik.

IV. Materiële voordelen

De schaal is gemaakt van hoogwaardig technisch plastic of metaal, met uitstekende corrosieweerstand, hoge en lage temperatuurbestendigheid en mechanische sterkte. Het is bestand tegen een breed temperatuurbereik van -40℃ tot +85℃ en is niet gevoelig voor veroudering of vervorming. De afdichtingen zijn gemaakt van verouderingsbestendig en chemisch bestendig siliconen of fluorrubber, waardoor duurzaamheid op de lange termijn wordt gegarandeerd en de levensduur van het product wordt verlengd. De contactmaterialen ondergaan een strenge selectie en vertonen oxidatie- en slijtvastheid om de stabiliteit en duurzaamheid van de verbinding te garanderen.

1. Aan welke specifieke waterdichtheid voldoet de Multi Pin waterdichte soldeerdraadconnector?

A: De standaard waterdichtheid van ons product is IP67, en we kunnen het op verzoek aanpassen aan IP68. IP67 biedt volledige stofdichte bescherming, zonder lekkage na onderdompeling in 1 meter water gedurende 30 minuten. IP68 maakt langdurige onderdompeling onder water mogelijk (specifieke diepte kan worden aangepast), waardoor het binnendringen van water volledig wordt voorkomen en wordt voldaan aan de IEC 60529-normen.

2. Welke pinspecificaties ondersteunt het product? Kunnen speciale pins worden aangepast?

A: Standaard pinspecificaties omvatten 2-pins, 3-pins, 4-pins, 8-pins en 12-pins, evenals stroom- en signaalcombinatiepinnen (2+3 pinnen, 2+4 pinnen). We ondersteunen op maat gemaakte speciale pinspecificaties, die door ons R&D-team kunnen worden ontworpen en vervaardigd op basis van de specifieke behoeften van de klant om aan gepersonaliseerde toepassingsscenario's te voldoen.

3. Kunnen de kabellengte en draaddiameter van de kabelversie met draden worden aangepast?

A: Ja, ze kunnen worden aangepast. De kabellengte, diameter en materiaal van de bedrade versie kunnen worden aangepast aan de behoeften van de klant. We zullen geschikte kabelspecificaties aanbevelen op basis van het toepassingsscenario van de klant om betrouwbare en toepasbare verbindingen te garanderen.

4. Wat is de levensduur van het product? Wat is de garantieperiode?

A: Bij normaal gebruik heeft het product een levensduur van ≥500 cycli, met een totale levensduur van meer dan 5 jaar. Wij geven een kwaliteitsgarantie van 3 jaar. Tijdens de garantieperiode wordt schade veroorzaakt door problemen met de productkwaliteit gratis gerepareerd of vervangen.

5. Hoe kunt u gratis monsters aanvragen? Hoe lang duurt de monsterlevering?

A: Klanten kunnen gratis monsters aanvragen door contact op te nemen met de klantenservice. Per model kunnen maximaal 3 monsters worden aangevraagd. De levertijd van het monster bedraagt ​​3-5 werkdagen. We regelen de productie en verzending zo snel mogelijk om ervoor te zorgen dat klanten de productprestaties snel kunnen testen.

6. Wat is de leveringscyclus van bestellingen? Ondersteunt u OEM/ODM-aanpassing?

A: De standaardleveringscyclus voor bestellingen bedraagt ​​2-3 weken. Grotere bestellingen kunnen worden aangepast aan de productieplannen. Wij ondersteunen OEM/ODM-aanpassingsdiensten en kunnen exclusieve Multi-Pin waterdichte soldeerdraadconnectorproducten aanpassen aan het merk, de specificaties en de ontwerpvereisten van de klant.

7. Wat is het bedrijfstemperatuurbereik van het product? Kan het extreme omgevingen weerstaan?

A: De normale bedrijfstemperatuur van het product bedraagt ​​-40℃ tot +85℃. Het heeft een uitstekende weerstand tegen hoge en lage temperaturen en kan zich aanpassen aan koude, hoge temperaturen en industriële omgevingen met hoge temperaturen. Het is ook bestand tegen olie, chemische corrosie en UV-bestendigheid, waardoor een stabiele werking in complexe en extreme omgevingen mogelijk is.
