Wat zijn de verschillende waterdichtheidsclassificaties voor connectoren? Wat zijn de bijbehorende waterdichte eisen?

In sectoren zoals de industrie, de automobielsector, consumentenelektronica en buitenapparatuur,waterdichte connectorenzijn belangrijke componenten die zorgen voor een stabiele werking van apparatuur in vochtige, stoffige of onderwateromgevingen.

De waterdichtheidsnormen voor connectoren zijn voornamelijk gebaseerd op de IEC 60529 IP-norm (Ingress Protection), opgesteld door de International Electrotechnical Commission (IEC) en de IP-normen in ISO 20653. Chinese binnenlandse normen verwijzen naar de norm vastgesteld door QC/T 413.

Verschillende standaarden weerspiegelen verschillende toepassingsvereisten en -kenmerken, en elke standaard wordt voortdurend bijgewerkt en verbeterd naarmate de toepassingen zich ontwikkelen.

Algemene IP-standaarden worden hieronder uitgelegd:

Betekenis van IP-beschermingsgraad

Eerste cijfer (stofdichtheid): varieert van 0 tot 6, wat het vermogen aangeeft om te beschermen tegen het binnendringen van vaste vreemde voorwerpen. Hoe hoger het getal, hoe sterker de bescherming. Classificatie 0 biedt bijvoorbeeld geen bescherming, terwijl classificatie 6 het binnendringen van stof volledig voorkomt.

Tweede getal (waterdichtheid): varieert van 0 tot 8, wat het vermogen aangeeft om te beschermen tegen het binnendringen van vloeibaar water. Hoe hoger het getal, hoe beter de waterdichte prestaties.

Stofdichtheidsclassificatie (eerste cijfer)

Stofdichtheidsclassificaties variëren van 0 tot 6, wat het vermogen van de apparatuur om te beschermen tegen stof weergeeft:

IP0X: Geen bescherming, volledig geen stofdichte mogelijkheid.

IP1X: Beschermt tegen het binnendringen van vaste voorwerpen met een diameter groter dan 50 mm.

IP2X: Beschermt tegen het binnendringen van vaste voorwerpen met een diameter groter dan 12,5 mm.

IP3X: Beschermt tegen het binnendringen van vaste voorwerpen met een diameter groter dan 2,5 mm.

IP4X: Beschermt tegen het binnendringen van vaste voorwerpen met een diameter groter dan 1 mm.

IP5X: Beschermt tegen het binnendringen van stof, maar niet volledig; een kleine hoeveelheid stof kan in de apparatuur worden getolereerd.

 IP6X: Volledige bescherming tegen binnendringend stof; de binnenkant van de apparatuur is stofvrij.

Specifieke waterdichtheid (tweede cijfer) en vereisten

• IPX1: Geen effect van verticaal druppelend water; kan bij lichte regen op een beschutte plaats worden geplaatst.

• IPX2: Ongevoelig voor druppelend water bij een helling van 15°, iets strenger dan IPX1, geschikt voor schuin geplaatste apparatuur.

• IPX3: Bestand tegen waterspatten vanuit hoeken tot 60°.

• IPX4: Bestand tegen opspattend water uit alle richtingen.

• IPX5: Bestand tegen straalspray, bestand tegen sterke straalstralen uit alle richtingen.

• IPX6: Bestand tegen sterke straalstralen, bestand tegen sterke waterstroming vanuit alle richtingen.

• IPX7: Bestand tegen onderdompeling, kan op een bepaalde diepte en gedurende een bepaalde tijd in water worden ondergedompeld, bijvoorbeeld binnen 1 meter en niet langer dan 30 minuten.

• IPX8: Bestand tegen continue onderdompeling, kan continu op een bepaalde diepte en gedurende een bepaalde tijd in water worden ondergedompeld, zoals connectoren die worden gebruikt in diepzee-exploratieapparatuur.

Er is een speciaal gedefinieerde classificatie: IPX9K.

Voorheen waren IPX4K, IPX6K en IPX9K exclusief voor de auto-industrie, maar later breidde hun toepassing zich uit naar andere industrieën.

In de ISO 16750-, DIN 40050- en ISO 20653-serie is IPX9K de strengste waterdichtheidsclassificatie. Dit omvat de IPX9K-test in de binnenlandse auto-industriestandaard QC/T417.1-2001, "Testmethoden en algemene prestatievereisten voor connectoren voor auto-kabelbomen."

Met daaropvolgende updates van normen en de toevoeging van nieuwe toepassingsgebieden zijn de toepassingsgebieden van IPX9K blijven uitbreiden.

• IPX9K: de hoogste waterdichtheidsgraad, geschikt voor reiniging onder hoge temperaturen en hoge druk, geschikt voor voedselverwerkingsapparatuur, landbouwmachines, hogedrukreinigers en andere apparatuur.

Aanbeveling voor merksterkte: waarom kiezen voor HuaYi-FaDa-technologie

HuaYi-FaDa-technologieis een professionele binnenlandse onderneming die gespecialiseerd is in de R&D, productie en verkoop van waterdichte connectoren, met jarenlange productie-ervaring, een compleet productiesysteem en volwassen kwaliteitscontroleprocessen.

Wij richten ons op het ontwerp en de productie vanwaterdichte verbindingoplossingen, met producten die meerdere series bestrijken, waaronder signaalconnectoren, stroomconnectoren en netwerkconnectoren, die veel worden gebruikt in industriële automatisering, buitenverlichting, nieuwe energie, communicatieapparatuur, podiumapparatuur en bewakingssystemen. Onze kernvoordelen:

Professionele fabriekskracht: we hebben onze eigen matrijzenbouw-, spuitgiet-, draadproductie- en assemblagewerkplaatsen, die een one-stop-service bieden van ontwerp tot levering, waardoor een stabiele en controleerbare kwaliteit en levertijd worden gegarandeerd.

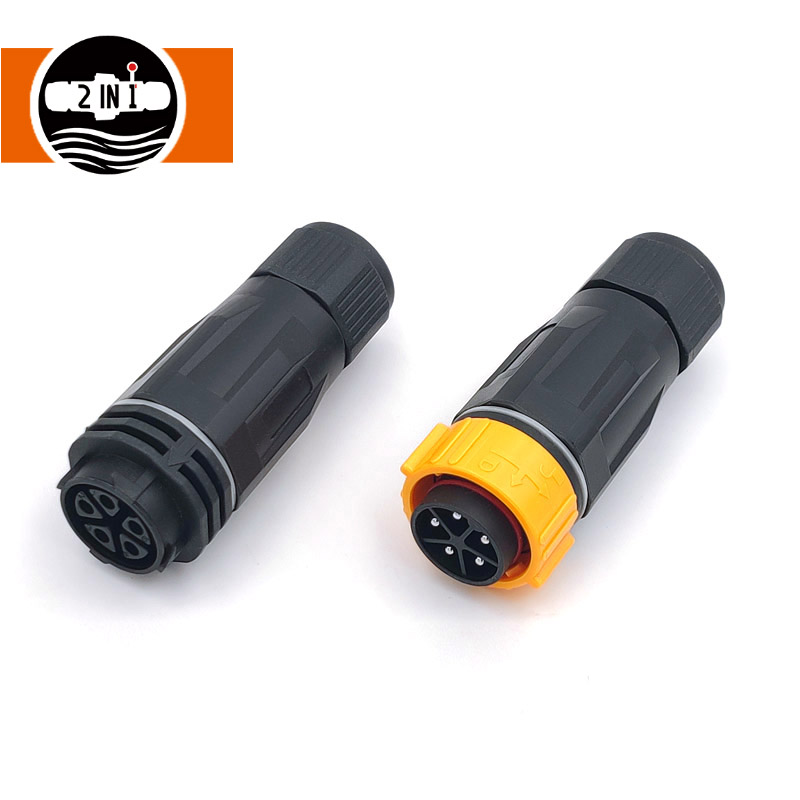

Volledig assortiment waterdichte producten: wij bieden M8-miniatuurconnectoren, 40A-voedingsconnectoren met hoge stroomsterkte, waterdichte RJ45-netwerkconnectoren, waterdichte connectoren met schroefsluiting, enz., die voldoen aan de verbindingsbehoeften van verschillende apparaten.
