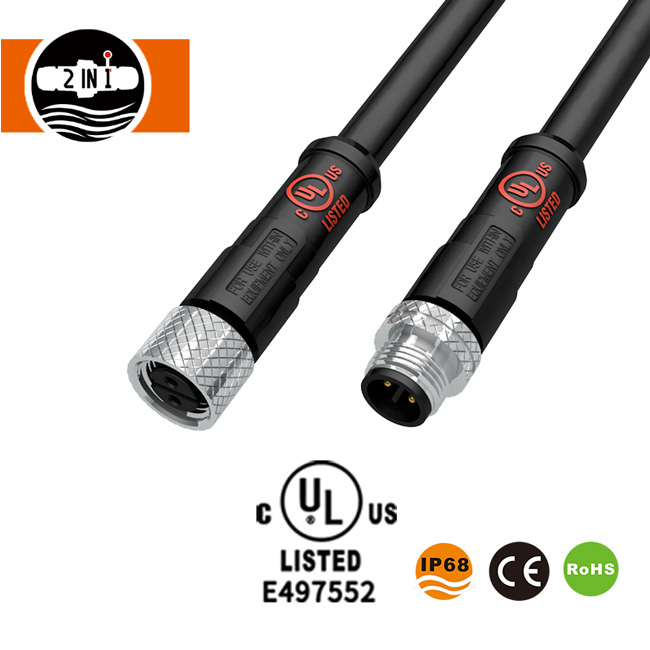

M12 UL waterdichte kabelconnector

Voordelen

Geïntegreerde kabelassemblage

De SQ12-connector is meegegoten met de kabel, waardoor er geen aparte bedrading aan het connectoruiteinde nodig is. Het kabeltype en de lengte kunnen worden aangepast aan de lay-out van de apparatuur en de installatievereisten.

SQ12 Technische specificaties

Waterdichte prestaties en verbindingsstructuur

De behuizing met IP68-classificatie biedt stofdichte bescherming en weerstand tegen binnendringend water onder gedefinieerde testomstandigheden. Siliconen afdichtingscomponenten maken deel uit van de waterdichte structuur van de connector, terwijl de metalen moer zorgt voor de mechanische verbinding tussen compatibele bijpassende componenten.

De gegoten kabelstructuur vermindert de noodzaak voor afzonderlijke bedrading aan het connectoruiteinde. Het kabeldiameterbereik van 4,0–8,0 mm is geschikt voor compatibele kabelassemblages, terwijl de vier-pins configuraties verschillende circuitlay-outs ondersteunen.

De meegeleverde specificaties bepalen geen afzonderlijke IP68-classificatie voor een niet-gekoppelde connectorinterface.

Toepassingen

• Buitenverlichtingssystemen:Gegoten kabelverbindingen voor verlichtingsapparatuur die in blootgestelde omgevingen werkt.
• Industriële automatisering:Elektrische aansluitingen voor compatibele machines en besturingsapparatuur.
• Mechanische uitrusting:Kabelassemblages voor apparatuur die compacte ronde connectoren vereist.
• Fotovoltaïsche apparatuur op zonne-energie:Compatibele elektrische hulpaansluitingen.
• Communicatieapparatuur:Kabelaansluitingen voor compatibele signaal- of stroomcircuits.

De beschikbare pinconfiguraties ondersteunen verschillende bedradingsopstellingen, terwijl aangepaste kabellengtes geschikt zijn voor verschillende apparatuurindelingen.

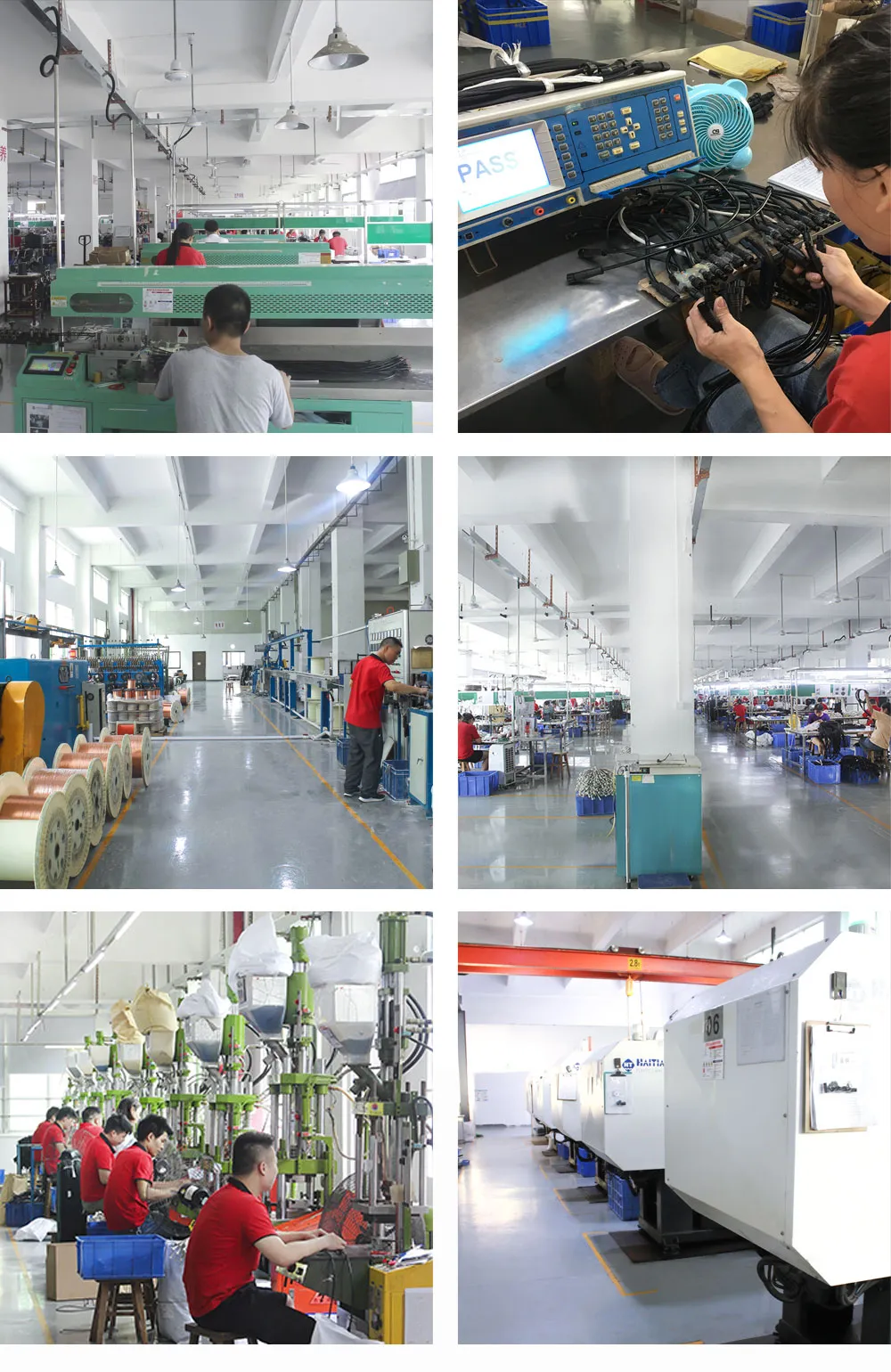

Productiemogelijkheden van HuaYi-FaDa

ShenZhen 2 IN 1 Technology Co., Ltd. werd opgericht in 2009 en is gespecialiseerd in de ontwikkeling, productie en verkoop van waterdichte connectoren en kabels onder het merk HuaYi-FaDa.

Het bedrijf rapporteert ongeveer 200 medewerkers en ruim 8.000 m² fabrieksruimte. De productiemiddelen omvatten:

• Vormverwerking:Eigen matrijzenontwikkeling en bewerkingsfaciliteiten.
• Spuitgieten:Verticale en horizontale spuitgietmachines.
• Kabelverwerking:Draadextrusie, automatische snij- en stripapparatuur.
• Terminalverwerking:Apparatuur voor de montage van elektrische aansluitingen.
• Precisiebewerking:CNC-frees-, slijp- en vonkbewerkingsfaciliteiten.
• Productontwikkeling:Een onafhankelijk R&D-team voor op maat gemaakte waterdichte connectoren en kabelassemblages.

Deze productiemiddelen omvatten de productie van kunststofonderdelen, kabelverwerking, gereedschappen en het bewerken van metalen onderdelen.

UL-certificering en materiaalspecificaties

De SQ12-serie is vermeld met UL- en CQC-certificering. Het behuizingsmateriaal heeft een gespecificeerde UL94 V-0-classificatie voor vlambestendigheid en de contactpennen zijn gemaakt van een vergulde koperlegering. Deze materiaal- en certificeringsdetails ondersteunen de technische evaluatie van toepassingen in elektrische apparatuur.

De IP68-classificatie van de connector heeft betrekking op de bescherming tegen het binnendringen van stof en water, terwijl de UL-certificering betrekking heeft op de vereisten die onder de toepasselijke certificering vallen. Naleving van RoHS wordt niet vermeld in de meegeleverde modelspecifieke certificeringsdetails.

Maatwerk, monsters en levering

HuaYi-FaDa biedt OEM- en ODM-diensten voor waterdichte connector- en kabelassemblages.

• Kabelaanpassing:Kabeltype en lengte.
• Beschikbaarheid van monsters:Drie gratis monsters per onderdeelnummer voor eenmalige evaluatie; verzendkosten zijn apart.
• Productiedoorlooptijd:Doorgaans 2 tot 3 weken na plaatsing van de bestelling, afhankelijk van de voorraad- en bestelvereisten.
• Expressverzending:DHL, UPS, FedEx of TNT, met geschatte transittijden van 2 tot 7 dagen.
• Bulktransport:Zeevracht voor grotere zendingen.

HuaYi-FaDa M12 UL waterdichte kabelconnector is verkrijgbaar in vier-pins configuraties met aanpasbare kabelassemblages, IP68-bescherming, vergulde contacten en gespecificeerde elektrische specificaties voor compatibele industriële en buitenapparatuur.
