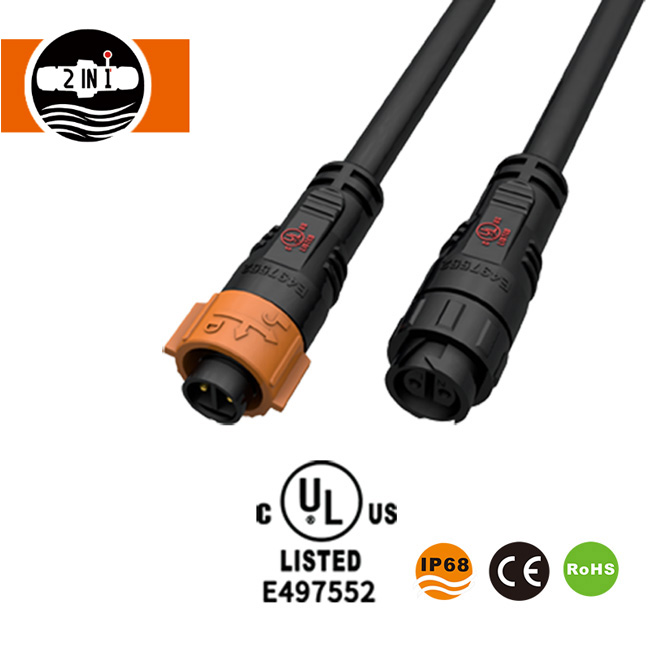

UL-gecertificeerde M16 waterdichte autolock-kabelconnector

HuaYi-FaDa UL-gecertificeerde M16 waterdichte autolock-kabelconnector beschikt over push-lock-installatie, IP68-bescherming en 2-pins, 3-pins of 4-pins configuraties voor LED-verlichting en industriële automatisering. Met een draadcompatibiliteit van 18–22 AWG en aanpasbare kabeltypen en -lengtes ondersteunt de SA16-serie flexibele verbindingsontwerpen. Vraag een offerte aan voor op maat gemaakte kabelassemblages en OEM/ODM-opties.

Stuur onderzoek

Productomschrijving

UL-gecertificeerd · M16 automatische vergrendeling

HuaYi-FaDa UL-gecertificeerde M16 waterdichte Auto Lock-kabelconnector combineert een push-lock-verbindingsmechanisme met IP68-bescherming voor LED-verlichting en industriële automatiseringsapparatuur. De SA16-serie gegoten kabels biedt 2-pins, 3-pins en 4-pins configuraties, gele of blauwe plastic aansluitmoeren en aangepaste kabeltypen en -lengtes voor verschillende installatievereisten.

Functies

Push-Lock-aansluiting voor gemakkelijke installatie

De SA16 maakt gebruik van een push-lock-verbindingsontwerp voor snelle koppeling tussen compatibele connectorhelften. De zwarte behuizing is gecombineerd met een gele of blauwe plastic aansluitmoer, waardoor er keuze is uit verschillende soorten apparatuur. Het kunststof verbindingsonderdeel is ontworpen om corrosie te weerstaan die gepaard gaat met blootstelling aan zout.

Gegoten kabel- en soldeeropties

De standaard SA16-versie is voorzien van kabel, waarbij de kabel en connector in één geheel zijn geïntegreerd. Het kabeltype en de lengte kunnen worden aangepast voor verschillende bedradingslay-outs.

Er is ook een kabelvrije soldeerconnector beschikbaar, die in compatibele configuraties kan worden gecombineerd met de versie met gegoten kabel. Deze opties ondersteunen verlichtingsontwerpen die verschillende afsluitingsregelingen vereisen.

IP68-bescherming voor verlichting en automatisering

De connector heeft een IP68-beschermingsgraad en een siliconen afdichtingscomponent. Vergulde contactpennen van koperlegering zorgen voor de elektrische verbinding, terwijl de behuizing en geïsoleerde componenten gebruik maken van hoogwaardige technische kunststoffen.

SA16-productspecificaties

Item	Specificatie
Productnaam	UL-gecertificeerde M16 waterdichte autolock-kabelconnector
Model	SA16 gegoten met kabel
Verbindingsmethode	Duw slot
Pin-configuraties	2-polig, 3-polig, 4-polig
Kleur connector	Zwart
Noten kleur	Geel of blauw
Beschermingsgraad	IP68
Draaddikte	18–22 AWG
Kabeldiameter	4,0–9,0 mm
Kabeltype en lengte	Aanpasbaar
Nominale stroom	5–10 EEN
Bedrijfsspanning	300 V AC RMS
Bestand tegen spanning	1500 V AC gedurende 1 minuut
Contactweerstand	<5 mΩ
Isolatieweerstand	>500 MΩ
Paring duurzaamheid	≥3.000 cycli
Bedrijfstemperatuur	-40°C tot +105°C
Materiaal behuizing	Hoogwaardige technische kunststoffen
Contactmateriaal	Vergulde koperlegering
Materiaal afdichting	Siliconen
Vlamclassificatie	UL94 V-0
Vermelde certificeringen	UL, CE, RoHS

UL Listed M16 Waterproof Auto Lock Cable Connector

Toepassingen

LED-verlichting:LED-strips, LED-wallwashers, ondergrondse verlichting, lichtslangen, riemverlichting, gordijnverlichting en twinkellichten. Bladerwaterdichte LED-connectoren.
Automatiseringsapparatuur:Naderingsschakelaars, flowbewakingsapparatuur, veldbuscomponenten, sensoren en actuatoren. Weergavewaterdichte ronde connectoren.
Elektrische uitrusting voor buiten:Afgedichte kabelaansluitingen voor compatibele verlichting en elektrische assemblages die IP68-bescherming vereisen.

SA16-connectorconfiguraties en maatwerk

De SA16-serie ondersteunt verschillende bedradingsopstellingen via de versies met gegoten kabel en kabelvrije soldeerconnectoren. Dankzij het push-lock-ontwerp kunnen compatibele connectorhelften worden aangesloten zonder koppeling met schroefdraad, waardoor deze geschikt is voor verlichtingsassemblages die een gemakkelijke installatie en kabelgeleiding vereisen.

Er zijn aanpassingen mogelijk voor het kabeltype en de kabellengte, terwijl de 2-pins, 3-pins en 4-pins versies verschillende aansluitlay-outs mogelijk maken. Het zwarte connectorlichaam kan worden gecombineerd met een gele of blauwe plastic verbindingsmoer, waardoor de montage op verschillende apparatuurontwerpen past.

Veelgestelde vragen

Hoe werkt de SA16 push-lock aansluiting?

Het past door compatibele helften tegen elkaar aan te drukken zonder schroefdraadkoppeling, waardoor een snellere installatie in krappe ruimtes mogelijk is.

Kan de gegoten kabel SA16 worden aangesloten op de kabelvrije soldeerversie?

Ja. In compatibele configuraties kan de ene kant de versie met gegoten kabel zijn en de andere kant de kabelvrije soldeerconnector.

Hoe kies ik tussen 2-pins, 3-pins en 4-pins SA16?

Zorg ervoor dat het aantal pinnen overeenkomt met de vereiste geleiders: 2-polig voor eenvoudige stroom- of signaalparen, 3-polig met aarde of extra signaal, 4-polig voor meer geleiders.

Wat moet ik opgeven als ik het kabeltype en de kabellengte aanpas?

Geef kabellengte, kabeltype, AWG of doorsnede, aantal aders en pinconfiguratie op. Een tekening helpt bij het bevestigen van de routering en de oriëntatie van de connector.

Hoe moet de SA16 worden onderhouden om de IP68-afdichting te behouden?

Gebruik een buitendiameter van de kabel binnen 4,0–9,0 mm, zorg ervoor dat de siliconenafdichting goed op zijn plaats zit, schakel de druksluiting volledig in en inspecteer de afdichting tijdens onderhoud op schade.

Ontvang een offerte voor uw M16 Auto-Lock-connector

Vraag een prijs aan voor de UL-gecertificeerde M16 waterdichte autolock-kabelconnector met het aantal pinnen van uw voorkeur, kabelspecificaties en connectoropstelling. HuaYi-FaDa biedt ook OEM/ODM-ondersteuning voor op maat gemaakte kabelassemblages en monsteraanvragen om te helpen beoordelen of het product geschikt is voor uw toepassing.

Deel uw pinaantal, kabelspecificaties en connectorarrangement om een offerte op maat te ontvangen. Bekijk het volledigeUL waterdichte kabelconnectorbereik.
